تأثیر پراش موج رادار در اندازه گیری سطح رادار سیلو چیست؟

من به عنوان تأمین کننده کنتورهای سطح رادار سیلو ، دست اول شاهد چالش ها و تفاوت های موجود در اندازه گیری سطح بوده ام. یک پدیده مهم که می تواند به طور قابل توجهی بر عملکرد این دستگاه ها تأثیر بگذارد ، پراش موج رادار است. در این وبلاگ ، ما به تأثیرات پراش موج رادار در اندازه گیری سطح رادار سیلو می پردازیم و چگونگی کاهش اشکالات احتمالی آن را کشف می کنیم.

درک پراش موج رادار

پراش موج رادار هنگامی اتفاق می افتد که امواج رادار با یک مانع روبرو می شوند یا از دیافراگم عبور می کنند و باعث می شود امواج در اطراف لبه ها خم شوند و پخش شوند. این پدیده توسط اصول انتشار موج اداره می شود و می تواند تأثیر عمیقی بر صحت و قابلیت اطمینان اندازه گیری سطح رادار داشته باشد.

در زمینه متر سطح رادار سیلو ، پراش ممکن است هنگامی رخ دهد که امواج رادار با دیوارهای سیلو ، ساختارهای داخلی یا اشیاء دیگر در سیلو روبرو شوند. این موانع می تواند باعث پراکندگی ، تأمل و پراکنده شدن امواج رادار شود و منجر به الگوهای تداخل و تخریب سیگنال شود.

اثرات پراش موج رادار بر اندازه گیری

میرایی سیگنال

یکی از اثرات اصلی پراش موج رادار ، میرایی سیگنال است. از آنجا که امواج رادار در اطراف موانع پراکنده می شوند ، آنها پخش می شوند و انرژی خود را از دست می دهند و در نتیجه سیگنال ضعیف تری به سطح هدف می رسد. این می تواند منجر به کاهش دقت اندازه گیری شود ، به خصوص برای اهداف دوربرد یا بازتاب کم.

مداحی های دروغین

پراش همچنین می تواند باعث ایجاد پژواک های کاذب شود. هنگامی که امواج رادار در اطراف موانع پراکنده می شوند ، می توانند بازتاب های ثانویه ایجاد کنند که از پژواک ها از سطح هدف تقلید می کنند. این مداحی های دروغین می توانند توسط سطح رادار به عنوان هدف واقعی تفسیر شوند و منجر به قرائت سطح نادرست شود.

الگوهای تداخل

علاوه بر مداحی های دروغین ، پراش نیز می تواند الگوهای تداخل ایجاد کند. هنگامی که امواج پراکنده با امواج مستقیم یا امواج پراکنده دیگر در تعامل هستند ، می توانند تداخل سازنده یا مخرب ایجاد کنند و در نتیجه نوسانات در قدرت سیگنال ایجاد شود. این الگوهای تداخل می تواند برای تشخیص دقیق سطح هدف و تعیین سطح ، سطح رادار را دشوار کند.

کاهش اثرات پراش موج رادار

طراحی آنتن

یکی از مؤثرترین راهها برای کاهش اثرات پراش موج رادار از طریق طراحی مناسب آنتن است. با استفاده از آنتن ها با پرتوهای باریک و هدایت بالا ، امواج رادار را می توان روی سطح هدف متمرکز کرد و باعث کاهش میزان پراش و بهبود قدرت سیگنال شد.

پردازش سیگنال

راه دیگر برای کاهش اثرات پراش موج رادار از طریق تکنیک های پیشرفته پردازش سیگنال است. با استفاده از الگوریتم هایی که می توانند پژواک های کاذب و الگوهای تداخل را فیلتر کنند ، سطح رادار می تواند سطح هدف را به طور دقیق تشخیص داده و سطح را تعیین کند.

ملاحظات نصب

نصب مناسب متر سطح رادار نیز برای به حداقل رساندن اثرات پراش موج رادار بسیار مهم است. با اطمینان از نصب آنتن در مکانی که عاری از موانع و تداخل باشد ، امواج رادار می توانند آزادانه پخش شوند و بدون پراش قابل توجهی به سطح هدف برسند.

برنامه های دنیای واقعی

برای نشان دادن اهمیت درک و کاهش اثرات پراش موج رادار ، بیایید یک برنامه در دنیای واقعی را در نظر بگیریم. فرض کنید شما برای اندازه گیری سطح یک ماده دانه ای در یک سیلو از یک متر سطح رادار سیلو استفاده می کنید. این سیلو دارای ساختارهای داخلی مانند تیرهای پشتیبانی و حفره ها است که می تواند باعث پراش موج رادار شود.

اگر کنتور سطح رادار به درستی طراحی یا نصب نشده باشد ، پراش می تواند باعث می شود کاهش سیگنال ، مداحی های کاذب و الگوهای تداخل داشته باشد و منجر به خواندن سطح نادرست شود. با این حال ، با استفاده از آنتن با پرتوهای باریک و هدایت بالا ، تکنیک های پیشرفته پردازش سیگنال و نصب مناسب ، می توان اثرات پراش موج رادار را به حداقل برساند و سطح آن را می توان به طور دقیق اندازه گیری کرد.

پایان

در نتیجه ، پراش موج رادار می تواند تأثیر قابل توجهی در عملکرد کنتورهای سطح رادار سیلو داشته باشد. با درک اصول پراش موج رادار و اجرای استراتژی های کاهش مناسب ، مانند طراحی مناسب آنتن ، پردازش سیگنال پیشرفته و نصب مناسب ، می توان اثرات پراش را به حداقل برساند و می توان دقت اندازه گیری را بهبود بخشید.

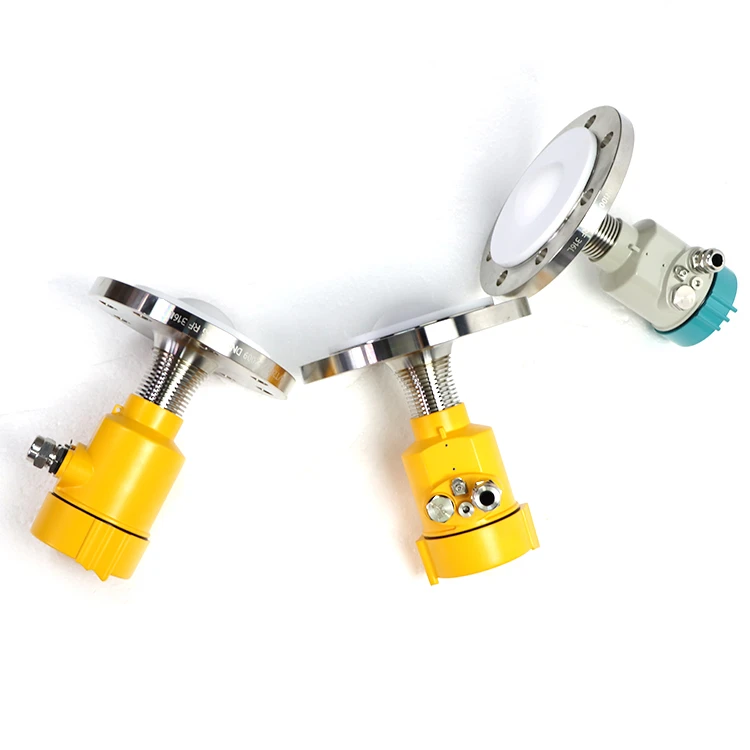

اگر در بازار یک متر سطح رادار سیلو هستید ، من شما را تشویق می کنم که ما را در نظر بگیریدDN100PN16 فرستنده سطح رادار نصب شده فلنجبشر فرستنده های سطح رادار ما با فناوری و ویژگی های پیشرفته طراحی شده اند تا اثرات پراش موج رادار را به حداقل برسانند و اندازه گیری های سطح دقیق و قابل اعتماد را ارائه دهند.

برای اطلاعات بیشتر در مورد مااندازه گیری سطح مخزن راداروتابزارهای هیدرولوژی، لطفاً به وب سایت ما مراجعه کنید یا برای بحث در مورد نیازهای خاص خود با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا بهترین راه حل های اندازه گیری سطح را برای برنامه شما ارائه دهیم.

منابع

• "اندازه گیری سطح رادار: اصول و برنامه ها" توسط پیتر جی مور
• "امواج الکترومغناطیسی و سیستم های تابشی" توسط جان دی کراوس
• "پردازش سیگنال برای سیستم های رادار" توسط مارک A. ریچاردز
