تأثیر فشار در اندازه گیری یک متر سطح خازنی چیست؟

من به عنوان تأمین کننده کنتورهای سطح خازنی ، نقش اصلی را که این دستگاه ها در صنایع مختلف ایفا می کنند ، شاهد دست اول بوده ام. کنتورهای سطح خازنی به دلیل قابلیت اطمینان و صحت آنها در اندازه گیری سطح مایع مشهور هستند. با این حال ، یکی از عواملی که می تواند به طور قابل توجهی بر عملکرد آنها تأثیر بگذارد ، فشار است. در این وبلاگ ، تأثیر فشار در اندازه گیری یک متر سطح خازنی را بررسی خواهیم کرد.

درک کنتورهای سطح خازنی

قبل از تأثیر فشار ، درک چگونگی کار سطح خازنی بسیار ضروری است. این کنتورها بر اساس اصل ظرفیت کار می کنند ، که توانایی یک سیستم برای ذخیره بار الکتریکی است. یک متر سطح خازنی از یک کاوشگر تشکیل شده است که به عنوان یک صفحه از خازن عمل می کند ، در حالی که مایع در حال اندازه گیری به عنوان صفحه دیگر عمل می کند. ثابت دی الکتریک مایع بین صفحات بر مقدار خازن تأثیر می گذارد. با تغییر سطح مایع ، میزان مایع بین صفحات متفاوت است و منجر به تغییر در خازن می شود. این تغییر سپس به اندازه گیری سطح مربوطه تبدیل می شود.

چگونه فشار بر کنتورهای سطح خازنی تأثیر می گذارد

فشار می تواند در اندازه گیری یک متر سطح خازنی تأثیر بگذارد. این اثرات را می توان به طور گسترده ای به اثرات مکانیکی و الکتریکی طبقه بندی کرد.

اثرات مکانیکی

فشار می تواند باعث تغییر شکل فیزیکی پروب و سایر اجزای کنتور سطح خازنی شود. هنگامی که فشار زیاد اعمال می شود ، پروب ممکن است خم یا فشرده شود و شکل و ابعاد آن را تغییر دهد. این تغییر شکل مکانیکی می تواند منجر به تغییر در فاصله بین پروب و دیواره ظرف یا سطح مایع شود. از آنجا که خازن به طور معکوس با فاصله بین صفحات متناسب است ، هرگونه تغییر در این فاصله می تواند منجر به اندازه گیری سطح نادرست شود.

به عنوان مثال ، در یک مخزن صنعتی با فشار زیاد ، پروب ممکن است توسط نیرویی که توسط مایع اعمال می شود فشرده شود. این فشرده سازی می تواند فاصله بین کاوشگر و دیواره مخزن را کاهش داده و ظرفیت را افزایش داده و منجر به برآورد بیش از حد سطح مایع شود.

اثرات الکتریکی

فشار همچنین می تواند بر خصوصیات الکتریکی مواد مورد استفاده در سطح خازنی تأثیر بگذارد. ثابت دی الکتریک مایع ، که یک عامل اصلی در تعیین ظرفیت است ، می تواند تحت فشار تغییر کند. مایعات مختلف پاسخ های متفاوتی نسبت به تغییرات فشار دارند. برخی از مایعات ممکن است با افزایش فشار ، افزایش ثابت دی الکتریک را تجربه کنند ، در حالی که برخی دیگر ممکن است کاهش داشته باشند.

علاوه بر این ، مواد عایق مورد استفاده در پروب نیز ممکن است تحت تأثیر فشار قرار بگیرند. فشار زیاد می تواند باعث تجزیه عایق یا تغییر خصوصیات الکتریکی آن شود و منجر به جریانهای نشت یا سایر گسل های الکتریکی شود. این مسائل برقی می تواند خطاهایی را در اندازه گیری ظرفیت و در نتیجه در سطح خواندن ایجاد کند.

مطالعات موردی

بیایید به برخی از نمونه های واقعی جهان نگاه کنیم تا تأثیر فشار بر روی کنتورهای سطح خازنی را بهتر بشناسیم.

صنعت نفت و گاز

در صنایع نفت و گاز ، مترهای سطح خازنی معمولاً برای اندازه گیری سطح نفت و گاز در مخازن ذخیره سازی و خطوط لوله استفاده می شود. این محیط ها اغلب شامل فشارهای بالایی هستند. به عنوان مثال ، در یک دکل روغن دریایی ، فشار در پایین مخزن ذخیره سازی به دلیل وزن ستون مایع در بالا می تواند بسیار زیاد باشد.

اگر یک متر سطح خازنی در چنین مخزن نصب شود ، فشار زیاد می تواند باعث تغییر شکل پروب و تغییر دی الکتریک روغن شود. این می تواند منجر به اندازه گیری سطح نادرست شود ، که می تواند عواقب جدی برای عملکرد دکل داشته باشد. خوانش های نادرست سطح می تواند منجر به پر کردن بیش از حد یا کمبود مخازن شود و منجر به خطرات ایمنی و خسارات اقتصادی شود.

گیاهان پردازش شیمیایی

کارخانه های پردازش شیمیایی همچنین برای نظارت بر سطح مواد شیمیایی مختلف در راکتورها و کشتی های ذخیره سازی به کنتورهای سطح خازنی متکی هستند. برخی از فرآیندهای شیمیایی شامل شرایط فشار زیاد است. به عنوان مثال ، در یک راکتور پلیمریزاسیون فشار بالا ، فشار داخل رگ می تواند چند صد اتمسفر باشد.

در این شرایط فشار شدید ، سطح خازنی ممکن است با چالش های قابل توجهی روبرو شود. استرس مکانیکی روی کاوشگر می تواند باعث از بین رفتن آن شود و خصوصیات الکتریکی مواد شیمیایی و مواد عایق می تواند به شدت تغییر کند. این می تواند به اندازه گیری سطح غیرقابل اعتماد منجر شود ، که می تواند روند شیمیایی را مختل کرده و بر کیفیت محصول نهایی تأثیر بگذارد.

کاهش اثرات فشار

ما به عنوان تأمین کننده کنتورهای سطح خازنی ، ما از چالش های ناشی از فشار آگاه هستیم و چندین استراتژی برای کاهش اثرات آن ایجاد کرده ایم.

طراحی قوی

ما در ساخت پروب های خود از مواد با استحکام بالا استفاده می کنیم تا در برابر فشارهای زیاد مقاومت کنیم. این مواد با دقت برای خصوصیات مکانیکی خود مانند استحکام کششی بالا و مقاومت در برابر تغییر شکل انتخاب می شوند. علاوه بر این ، طراحی کاوشگر برای به حداقل رساندن تأثیر فشار بر شکل و ابعاد آن بهینه شده است.

جبران فشار

کنتورهای سطح خازنی ما مجهز به ویژگی های جبران فشار است. این ویژگی ها از سنسورها برای اندازه گیری فشار داخل مخزن یا کشتی استفاده می کنند و اندازه گیری سطح را بر این اساس تنظیم می کنند. با در نظر گرفتن تغییرات ناشی از فشار در خازن ، متر می تواند قرائت سطح دقیق تری را ارائه دهد.

کالیبراسیون

کالیبراسیون منظم برای اطمینان از صحت کنتورهای سطح خازنی ، به ویژه در محیط های فشار زیاد ضروری است. ما خدمات کالیبراسیون را به مشتریان خود ارائه می دهیم ، که شامل مقایسه خوانش متر با یک استاندارد شناخته شده در شرایط فشار مختلف است. این به شناسایی و اصلاح هرگونه خطای ناشی از فشار کمک می کند.

محصولات مرتبط

اگر به کنتورهای سطح خازنی ما علاقه مند هستید ، ما همچنین طیف وسیعی از محصولات مرتبط را ارائه می دهیم. برای اندازه گیری رابط روغن - آب ، ماروغن - متر رابط آببشر این دستگاه به طور خاص برای تشخیص دقیق مرز بین روغن و آب در یک مخزن طراحی شده است.

برای اندازه گیری مداوم سطح مایع ، ماسنسور سطح مایع خازنی برای اندازه گیری مداوم سطح مایعیک انتخاب عالی است. این اطلاعات سطح واقعی را با دقت بالا ارائه می دهد.

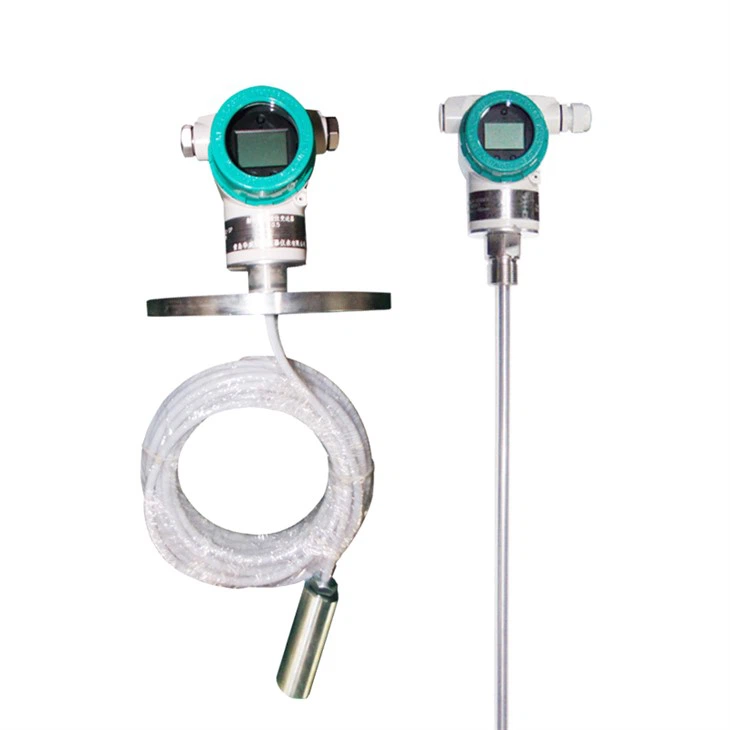

و برای برنامه هایی که یک سنسور انعطاف پذیر و قابل اعتماد مورد نیاز است ، ماسنسور سطح آب خازنیبا یک کابل انعطاف پذیر PTFE گزینه عالی است.

برای تهیه با ما تماس بگیرید

اگر به دنبال کنتورهای سطح خازنی با کیفیت بالا هستید که می توانند حتی در شرایط فشار زیاد نیز به طور دقیق عمل کنند ، ما برای کمک به اینجا هستیم. تیم متخصصان ما می توانند اطلاعات مفصلی در مورد محصولات ما در اختیار شما قرار دهند ، به شما در انتخاب مدل مناسب برای برنامه خود کمک کنند و در طول فرآیند تهیه پشتیبانی ارائه دهند. این که آیا شما در صنعت نفت و گاز ، پردازش شیمیایی یا هر زمینه دیگری که نیاز به اندازه گیری سطح قابل اعتماد دارد ، ما راه حل های مورد نیاز خود را داریم. برای شروع بحث تهیه و یافتن بهترین کنتور سطح خازنی برای نیازهای خاص خود ، امروز با ما تماس بگیرید.

منابع

• اسمیت ، جی. (2018). اصول اندازه گیری سطح خازنی. مجله ابزار دقیق صنعتی ، 25 (3) ، 45 - 52.
• جانسون ، ر. (2019). تأثیر فشار بر اجزای الکتریکی در سنسورهای صنعتی. بررسی فناوری سنسور ، 32 (2) ، 67 - 74.
• براون ، A. (2020). کاهش عوامل محیطی در طراحی سطح خازنی. مجله کنترل فرآیند ، 45 (1) ، 33 - 40.
